Летний водопровод на даче своими руками без капитальных работ

До покупки материалов определите четыре вещи: откуда поступает вода, сколько точек будут работать одновременно, где пройдет основная линия и через какую нижнюю точку она будет сливаться. Ошибка в любом из этих решений обычно обходится дороже, чем лишний тройник или несколько метров трубы.

Когда подойдет сезонная система

Сезонная система удобна для полива грядок и теплицы, наполнения бочек, мойки инвентаря, подключения летнего душа и уличной мойки. Трубу можно вести открыто, по поверхности или в неглубокой канавке, потому что осенью система перестает работать и освобождается от воды.

Для постоянного снабжения дома это решение не подходит. Зимняя линия требует защиты от промерзания, утепленного ввода, надежного обустройства источника и расчета оборудования. Не стоит также считать садовый трубопровод питьевым автоматически: пригодность воды и всех соприкасающихся с ней деталей подтверждают отдельно.

Сначала нарисуйте схему

Рабочая схема летнего водопровода на даче включает следующие элементы:

1. Источник воды — центральная сеть, колодец, скважина или накопительная емкость.
2. Запорный кран на входе.
3. Фильтр и насосное оборудование, если они нужны для выбранного источника.
4. Основная магистраль.
5. Тройники с отдельными кранами на ответвлениях.
6. Точки подключения шлангов, бочек, мойки или душа.
7. Сливной кран в самой низкой части системы.

Начните с плана участка и отметьте все места, где вода действительно нужна. Затем соедините их самым коротким маршрутом без лишних поворотов. Ответвление к теплице или дальней грядке лучше перекрывать отдельно: тогда ремонт одного участка не остановит всю сеть.

Уклон планируют в сторону сливной точки. Если рельеф не позволяет опорожнить всю магистраль через один кран, разбейте ее на два независимо сливаемых участка. Проверить решение можно еще до монтажа: проследите путь воды от каждой верхней и конечной точки до открытого слива.

Какие трубы и диаметр выбрать

Трубы для летнего водопровода на даче выбирают не по цвету полосы и не по ощущению, что стенка выглядит толще. Для сезонной разводки удобна водопроводная полиэтиленовая труба, предназначенная для напорных сетей. Она поставляется в бухтах, допускает плавные повороты и соединяется разборными компрессионными фитингами.

Летний водопровод на даче из труб ПНД проще собирать без специального сварочного оборудования. Трубу режут ровно, подготавливают край, вставляют в фитинг до упора и затягивают гайку. Соединение остается доступным для осмотра, разборки и изменения схемы.

Вопрос «какой толщины труба ПНД для дачного водопровода» сформулирован не совсем точно. На маркировке важны наружный диаметр DN/OD, показатель SDR и допустимое давление PN. SDR выражает отношение наружного диаметра к толщине стенки, поэтому стенку нельзя выбирать отдельно от остальных характеристик.

Для обычной дачной сети разумной отправной точкой служит такая схема:

• Основная линия к нескольким точкам — ПНД 32 мм. Пересчитать диаметр стоит для очень короткого маршрута с одним потребителем, а также для большой длины и высокого одновременного расхода.
• Короткое ответвление к одному крану — ПНД 25 мм. Более крупное сечение может понадобиться на длинной ветке, при требовательном оборудовании или заметном падении напора.
• Прочность по давлению выбирают по PN и SDR. Класс PN должен превышать рабочее давление системы с запасом, а SDR оценивают вместе с материалом трубы и документацией производителя. При неизвестных характеристиках насоса или центральной сети сначала выясняют их, а не покупают трубу наугад.

Ориентиры 32 мм для магистрали и 25 мм для ответвлений подходят не для каждого участка, поэтому их нужно сверять с длиной трассы, напором источника и предполагаемым расходом.

Диаметр магистрали нельзя уменьшать только ради небольшой экономии. На длинной узкой трубе потери давления возрастают, и у дальней точки вода идет заметно слабее. Сначала учитывают длину трассы, производительность и напор источника, число одновременно открытых кранов, а уже затем покупают фитинги.

Как провести трубу по участку

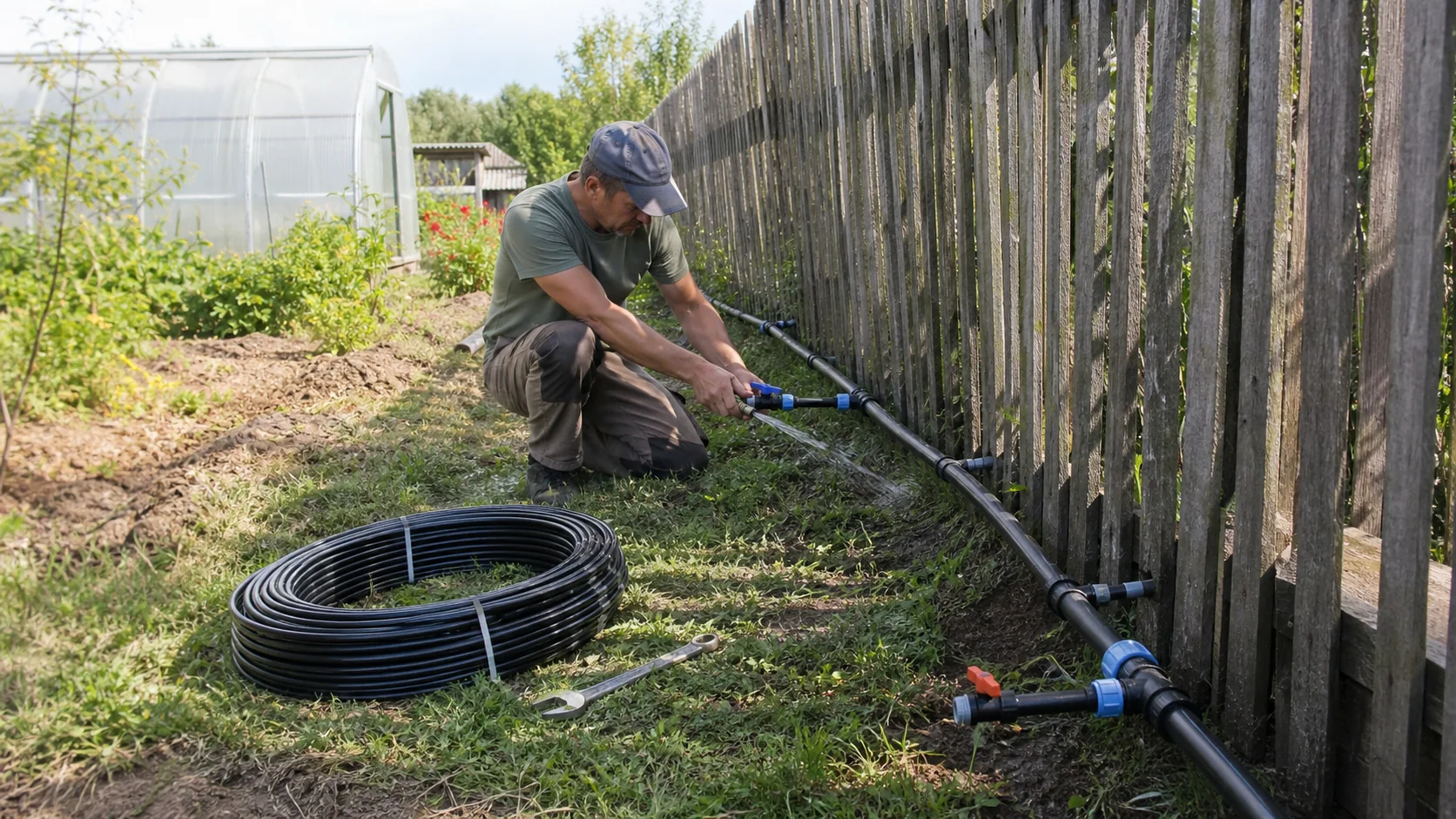

Самый обслуживаемый маршрут проходит вдоль забора, дорожки, края грядок или другой границы, где трубу видно и трудно повредить. Ее можно закрепить на невысоких опорах либо уложить на подготовленное основание без острых камней. Резких перегибов быть не должно.

При скрытой прокладке летний водопровод на даче в газоне лучше вести по краю дернины, а не через центр площади. Там, где пересечение неизбежно, трубу укладывают в неглубокую канавку под дерном или помещают в защитную гильзу. Место прохода нужно отметить, чтобы не задеть его лопатой, аэратором или газонокосилкой.

Под воротами, дорожкой для тачки и автомобильным проездом одной мягкой трубы недостаточно. На таком отрезке нужна прочная защитная гильза, которая воспринимает нагрузку. Оба ее конца оставляют доступными, чтобы сезонную линию можно было заменить без вскрытия покрытия.

Не прячьте компрессионные фитинги в недоступных местах. После первого заполнения они должны оставаться на виду хотя бы до проверки герметичности. Если соединение мокнет, воду перекрывают, фитинг разбирают, проверяют ровность среза и глубину вставки, затем собирают заново.

Как подключить разные источники воды

Порядок подключения зависит от источника и характеристик оборудования. Ниже — три схемы, которые нельзя смешивать без проверки давления, глубины и требований производителя.

Центральная сеть

Если на участке уже есть сезонный ввод с достаточным давлением, насос обычно не требуется. После входного крана ставят разъемное соединение, чтобы осенью отсоединить разводку, а фильтр и редуктор добавляют по фактическому состоянию воды и давлению. Параметры всех деталей должны соответствовать сети.

Колодец

Летний водопровод на даче из колодца может работать от погружного насоса или поверхностной станции. Поверхностный насос применяют только в пределах допустимой высоты всасывания, указанной производителем. Всасывающая линия должна быть герметичной, а обратный или донный клапан — удерживать водяной столб после остановки.

Если насос теряет заполнение, сначала проверяют подсос воздуха в соединениях и работу обратного клапана. Продолжать включения всухую нельзя: отсутствие воды может повредить внутренние детали. Погружную модель также выбирают по глубине, напору, качеству воды и допустимому режиму работы, а не только по мощности двигателя.

Скважина

Летний водопровод на даче из скважины обычно подключают после погружного насоса, обратного клапана и предусмотренной производителем автоматики. Диаметр и класс трубы должны соответствовать выходу оборудования и создаваемому давлению. При частом открытии небольших расходов может понадобиться гидроаккумулятор либо специальная автоматика, ограничивающая частые пуски.

Насосное оборудование подключают к заземленной линии с защитным отключением и автоматом, подобранным по инструкции. Розетки и соединения защищают от осадков. Поврежденный кабель не ремонтируют скруткой на земле, а заменяют безопасным способом с участием специалиста.

Где поставить краны и как подключить шланг

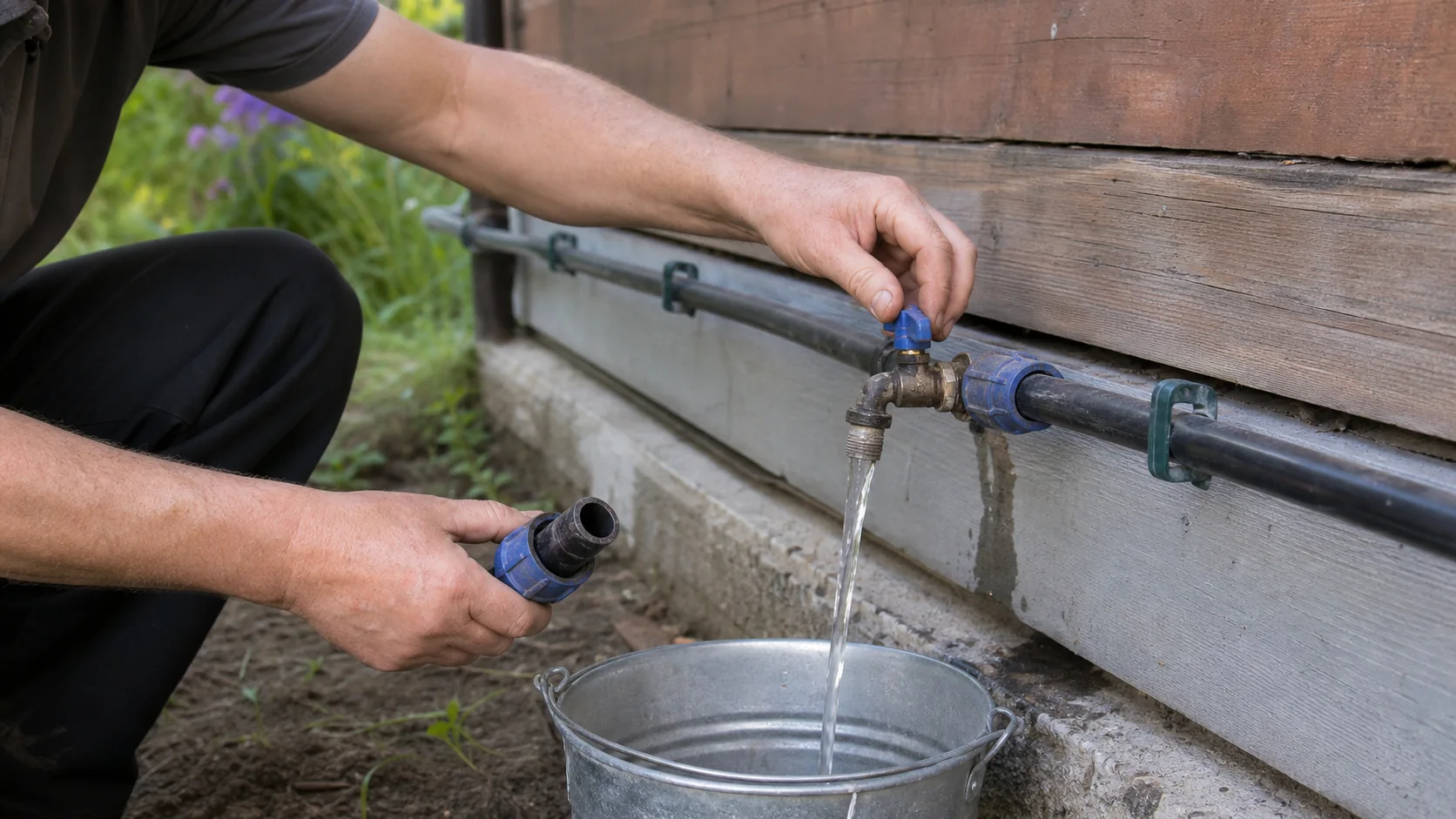

Кран на летний водопровод лучше ставить не в конце длинного свободного отрезка, а на жестко закрепленной стойке. Последовательность узла может быть такой: ПНД-тройник или отвод, переход на резьбу, шаровой кран, быстросъемный адаптер. Резьбовое уплотнение используют только на резьбе, а компрессионную часть собирают по устройству фитинга.

Высоту стойки выбирают так, чтобы краном было удобно пользоваться и шланг не перегибался у земли. Точка не должна мешать проходу, покосу и работе садовой техники. Под краном полезно сделать небольшую площадку из щебня, чтобы капли не превращали грунт в грязь.

Чтобы подключить садовый шланг к водопроводу, подберите быстросъем под фактический диаметр шланга и резьбу крана. Сначала установите штуцер или адаптер, затем наденьте коннектор на ровно отрезанный шланг и проверьте фиксацию легким рывком. Перед отсоединением перекройте кран и сбросьте давление.

На каждой самостоятельной ветке нужен свой запорный кран. Тогда можно отключить теплицу, заменить коннектор или устранить течь, не прекращая подачу к остальным точкам.

Порядок монтажа

Действуйте в следующем порядке:

1. Разметьте трассу. Отметьте источник, краны, ответвления, места защиты и нижние сливы. Пройдите маршрут пешком и уберите участки, где труба будет постоянно мешать.
2. Разложите бухту без резки. Полиэтиленовой трубе дайте выпрямиться, после чего уточните длины и расположение фитингов. Не тяните ее через острые кромки.
3. Нарежьте отрезки. Срез должен быть перпендикулярным оси. Заусенцы и острый край удаляют, чтобы не повредить уплотнение фитинга.
4. Соберите компрессионные соединения. Детали фитинга располагают в правильном порядке, трубу вставляют до упора, гайку затягивают без перекоса. Требуемая степень затяжки зависит от конструкции и диаметра.
5. Установите краны и слив. Ответвления получают отдельные запоры, а самая низкая точка — удобный сливной узел. Его ручка должна оставаться доступной.
6. Подключите источник. Насос, клапаны, автоматику и электрическую защиту собирают по паспорту конкретного оборудования. До запуска убеждаются, что насос заполнен или погружен так, как требует инструкция.
7. Заполните систему постепенно. Конечные краны сначала приоткрывают для выхода воздуха. Затем подачу увеличивают, поочередно закрывают точки и осматривают каждое соединение.
8. Проверьте работу под нагрузкой. Откройте самый дальний кран, затем добавьте второй потребитель. Нормальный результат — устойчивый поток, сухие фитинги и отсутствие слишком частых включений насоса.

Правильная подготовка края ПЭ-трубы включает ровный срез и снятие фаски, после чего трубу вставляют в компрессионную деталь до упора.

Не засыпайте скрытые участки сразу. Оставьте систему под рабочим давлением на время наблюдения, несколько раз откройте и закройте краны, а затем повторно осмотрите соединения.

Как подготовить систему к морозам

Слив предусматривают при проектировании, а не добавляют после первого замерзшего фитинга. Труба должна иметь понятный путь к одной или нескольким нижним точкам без провисающих карманов, в которых останется вода.

Перед окончанием сезона действуйте в такой последовательности:

1. Отключите питание насоса и перекройте подачу от источника.
2. Откройте конечные и верхние краны, чтобы в систему поступал воздух.
3. Откройте нижний слив и дождитесь прекращения потока.
4. Отсоедините шланги, съемные фильтры, коннекторы и оборудование, которое хранится в помещении.
5. Приподнимите или разъедините ветку, если по рельефу она не освобождается самотеком.
6. Оставьте запорные элементы в положении, рекомендованном их производителем для хранения.

Гибкость ПНД-трубы не защищает всю систему от мороза. Воду удерживают краны, фильтры, обратные клапаны, корпуса насосов и фитинги. Если какой-либо участок невозможно надежно опорожнить, его делают съемным или меняют уклон.

Частые ошибки

Вся разводка собрана из садового шланга. Он удобен после крана, но длинная магистраль из мягкого шланга перегибается, мешает на участке и дает непредсказуемые потери давления. Основную линию лучше сделать из напорной трубы, а шланг оставить мобильной частью.

Магистраль слишком узкая. У ближнего крана все работает, а на дальней грядке напор исчезает. Сначала проверяют фильтры, краны и утечки, затем оценивают диаметр основной линии и одновременный расход.

Нет отдельных запоров. Одна течь вынуждает отключить весь участок. Исправление простое — поставить кран перед каждой самостоятельной веткой.

Не предусмотрен слив. Осенью приходится разбирать десятки соединений или надеяться, что вода выйдет сама. Низкие точки и уклон нужно заложить до нарезки трубы.

Трасса пересекает рабочие зоны. Трубу повреждают лопатой, колесом или косилкой. Опасные места переносят к границе участка либо защищают гильзой и отмечают.

Насос включается без воды или слишком часто запускается. При потере подачи его отключают, проверяют уровень, герметичность всасывания, клапан и настройки автоматики. Более мощный насос не исправит негерметичную линию.

Критерий готовности системы. Откройте самый дальний кран и оцените поток, затем включите еще одну типичную точку. Давление не должно резко падать, насос не должен работать рывками, а соединения должны оставаться сухими. После перекрытия каждой ветки остальные продолжают работать.

Финальная проверка проводится при сливе. Вода уходит из всех участков без разборки половины сети, съемное оборудование легко отключается, а труба нигде не остается под колесами или садовым инструментом. Эти признаки важнее аккуратного вида схемы на бумаге.
